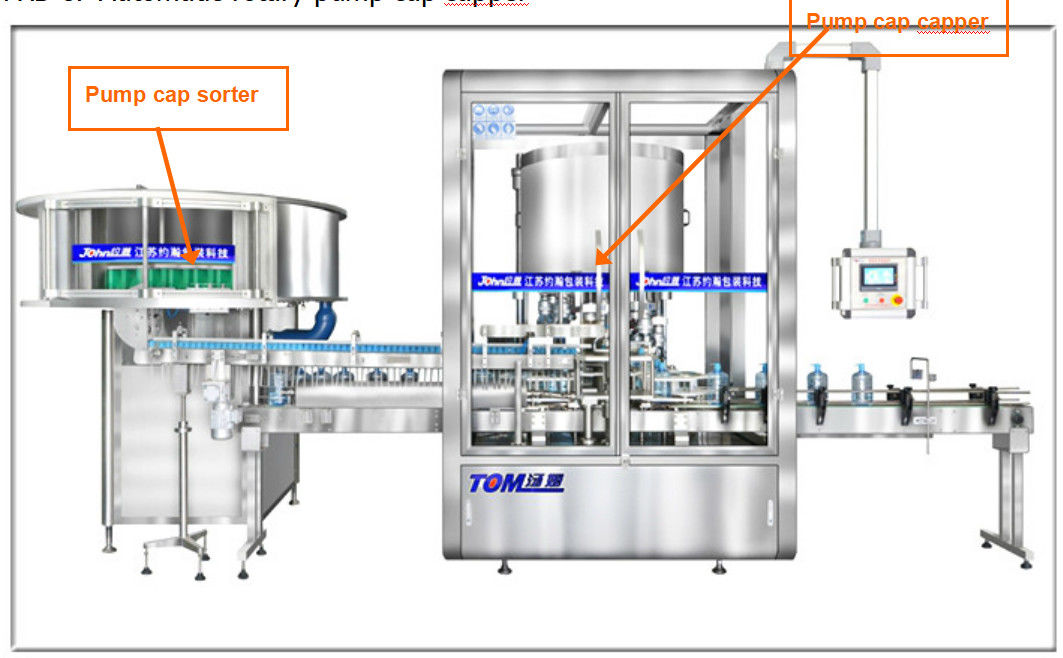

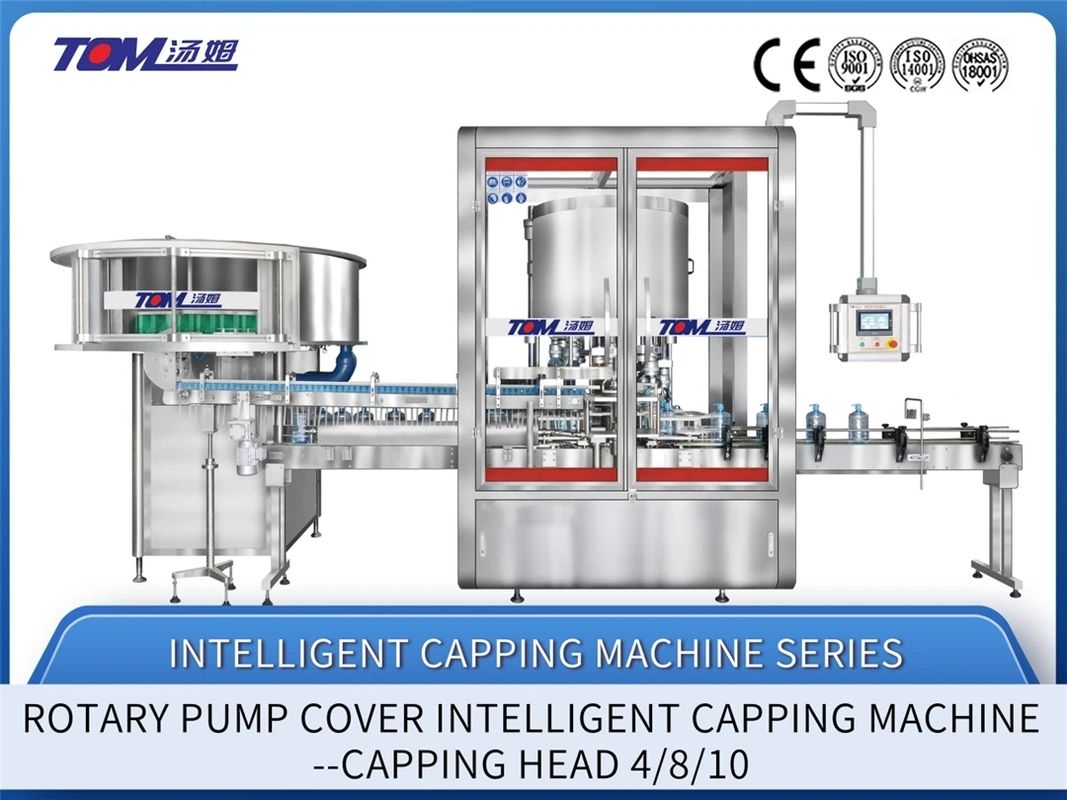

3000-9000BPH 自動キャピングマシン ローータリーボトルトリガーキャッパー

主な特徴

この機械はロータリーポンプキャッピングマシンで、安定した動作、幅広い用途、丸型ボトル、楕円ボトル、角型ペールのキャッピングに適用可能で、高いキャッピング率を実現しています。

ボトルのインレット、キャップの昇降、キャップの選別、キャップの供給、キャップの圧入、ボトルのアウトレットを統合し、キャップの把持と位置決めキャッピングを採用し、ボトルの移動に合わせてキャッピングプロセスをタイミングよく完了させます。

キャッピングプロセス中にボトルやキャップを損傷することなく、高い合格率を得られます。

機械全体はPLCで制御され、HMIで操作されます。海外の類似製品に匹敵し、スペアパーツの長寿命、安定した動作、低騒音、幅広い用途、高いキャッピング率を実現しています。

機械の表面は研磨処理されており、外観がエレガントです。

この機械の動作速度は簡単に調整でき、包装ラインとの組み合わせに適しており、中規模および大規模の包装ワークショップに最適です。

1. ボトルインレット部分には、ボトルがスムーズにホストマシンに入り、材料が飛散しないように、ボトル供給スクリューが取り付けられています。ボトルがキャッピングステーションに到達すると、ボトルのネックはクランプ装置でクランプされ、ボトルの口がキャッピングヘッドの中心に位置合わせされ、良好なキャッピング結果が得られます。

2. 供給スクリューがボトルインレットを検出すると同時に、キャップ供給シリンダーがキャップをキャップ供給スターホイールに送り込み、キャッピングヘッドがキャップを把持し、位置を自動的に調整します。この機械には、ボトルなし、キャップなしの機能があります。

3. ボトルインレット、キャッピング、ボトルの搬送、キャップの昇降の速度はタッチスクリーンで調整でき、速度の不一致によるボトルの落下、ボトルの詰まりを防ぎ、作業効率を向上させます。ボトルのスターホイールはボトルの形状に合わせて加工されており、表面が滑らかで、ボトルを傷つけません。

4. 仕様調整:

1) ボトルの高さが異なるため、メインフレームの高さはメインモーターで調整でき、便利で効率的です。

2) ボトルの直径が異なるため、ボトルのスターホイールを交換するだけで済みます。すべてのスターホイールにはサインが刻まれており、対応するスターホイールを簡単に見つけることができ、便利で効率的です。

メインフレームとアウトソーシング材料はすべて高品質のステンレス鋼304を使用しており、長寿命でエレガントな外観です。

5. この機械はインテリジェントで人間工学に基づいています。自動インターロック保護、アラーム、歩留まり計数、手動/自動調整の機能を備えています。機械は環境保護ドアでシールドされており、オペレーターの安全を確保しています。

1. 機械保護機能:

1) ボトル不足/詰まり保護：インレット場所にボトルがない場合、またはアウトレット場所にボトルが詰まっている場合、機械は自動的に停止し、アラームを発します。

2) しきい値保護：機械には安全ドアしきい値装置が装備されており、通常運転中にこの機械のドアが開くと、機械は自動的に停止し、アラームを発します。

3) 空気圧保護：機械のエアパイプには油水分離器が取り付けられており、空気圧部品の寿命を延ばします。吸気圧が高すぎるか低すぎると、機械は自動的に停止し、アラームを発します（上記のアラームはすべてタッチスクリーンに表示され、音と光でアラームが鳴ります）。

2. ボトルの仕様を変更する場合、すべての調整部分にはデジタルインジケーター、スケールプレートが取り付けられ、マークまたは特別なマークが刻まれています。

3. 機械のすべてのエッジ、角度部分は研磨処理されており、すべての可動部分には保護キャップが取り付けられており、潜在的な安全上の危険を排除し、事故のない生産安全を実現しています。

4. 機械の電気ボックスは別々に設計されており、防水性、ガス経路、回路ラインは標準で、ジャンパーラインがなく、自動自己保護機能を備えており、制御プラットフォームには非常停止ボタンがあります。

技術パラメータ:

トリガーキャップパイプ挿入固定オリエンテーション部分:

キャップがキャッピングヘッドで把持されると、パイプ固定ガイドロッドが作動してキャッピングパイプを固定し、キャップの回転プロセス中に、キャッピングヘッドが回転キャップをボトルの口に持ち上げ、このとき、固定ガイドロッドは相対的に静止しているため、パイプをまっすぐにし、ボトルに挿入できます（このデバイスは、パイプが非常に大きく曲がっている場合でも、多くの種類のポンプキャップに適用できます）。

キャッピングヘッド

ユーザーの包装材料の特性に応じて、適切なキャッピングヘッドを選択し、このキャッピングヘッドは圧入タイプに設計されます。

タッチスクリーン:

海外の先進的な操作コンセプトを採用し、機械は可動式タッチスクリーンを使用しており、360°回転でき、外観がエレガントで操作が便利です。

不良品リジェクター

この機械は不良品を自動的に識別して排除できるため、オペレーターのエネルギーを大幅に節約できます。

電気キャビネット:
新しいタイプのフレームは、サイド垂直電気ボックス構造を採用しており、機械のスペースを大幅に節約し、美しく実用的で、電気ボックスが湿気や影響を受けにくいことを保証します。機器が動作している場合、電気ボックスはユーザーの安全のために開くことはできません。当社の電気キャビネットにはガラスが装備されています。窓は、ユーザーが機器の内部で正常に動作している観察デバイスを操作するのに便利です。ヒンジ付きドアパネルは、メンテナンスとデバッグスイッチドアパネルが便利で便利であることを保証し、側面の複数の冷却ファンは、電気ボックスに効率的な放熱性能を提供します。デバイスのモジュール回路配置は、強弱電気配線を分離し、強い電気干渉やその他の予測不可能な問題の可能性を回避します。

しきい値保護：ホストには安全ドアしきい値アラームデバイスが装備されています。通常生産中に安全ドア（ドアの周り）を開くと、ホストは自動的にアラームを発し、機械を停止します。

吸気メインパイプの前に油水分離器が取り付けられています。 圧力が高すぎるか低すぎると、ホストは自動的にアラームを発し、機械を停止します。 （上記のアラームはすべて、タッチスクリーン表示と音と光のアラームが同時に行われます）
